数传电台的应用

发布于:2014-02-01

数传电台几乎无处不在,当你需要远距离无线数据传输时,为什么不考虑下使用数传电台呢?

的确,在数传电台擅长的领域,他有无可比拟的优势。

数传电台的专网跟普通GPRS公网相比具有更好的优势,他具有如下特点:

即插即用,电台简易的安装被誉为“就像只要插入电缆一样系统就可以无线传输,而不需要铺设线缆”;

没有运营费用;

独立专网,安全性极强;

不会“掉线”;

实时传输;

抗干扰性强;

维护成本低;

无限制的扩展性和灵活性强,如需扩展网络到几十公里外的距离特别是在偏远的地区,只需加多一个中继即可,不会受到公网业务范围的限制。

在偏远地区

比如群山间、山谷里、脉脊上、平原或者高原中,采用数传电台比采用微波通讯更具优势。

微波2.4GHZ或者5.8Ghz通讯需要加设中继,而数传电台在几十公里范围内不需要加设中继;

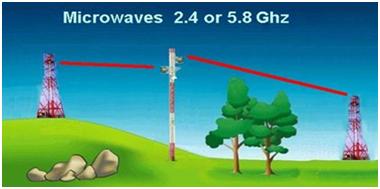

微波的方式

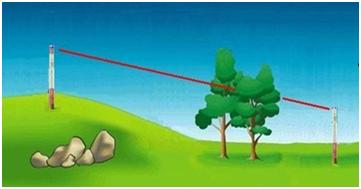

数传电台的方式

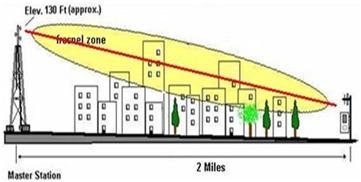

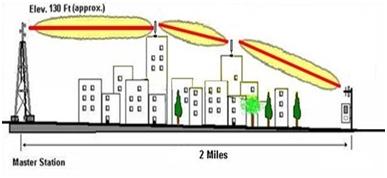

在城市

2英里的通讯距离,数传电台的稳定性、可靠性、抗干扰性都要明显优于其他无线通讯方式。

以下是数传电台的应用解决方案,更多的解决方案需要您的参与:

数传电台远程视频监控解决方案

GPS 系统方案

用于风力发电厂的无线数据网络

电力SCADA系统的无线数据传输

铁路驼峰自动调车系统

森林防火监测系统

油田、煤矿数据采集系统

城市水处理、集中供热等市政工程

城市亮化、路灯监控系统

水文水情气象自动化测报监控系统

用于把 Satel公司的 I-Link 100/200/300连接到西门子 S7-300/400上的 Simatic S7软件模块

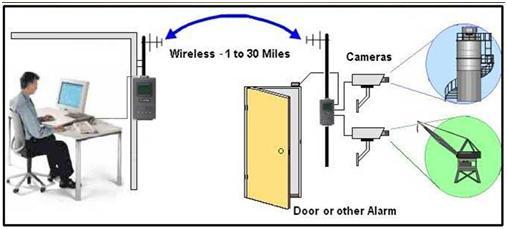

数传电台远程视频监控解决方案

在传统的监控系统中,一般是通过电缆或光纤进行数据以及视频传输,不但需要花费很多时间而且增加成本。随着无线传输网络的发展以及普及,通过无线传输网络进行远程监控和远程数据采集成为最经济最可靠的方式。


只需简单配置,就可以通过电脑视频实时监控30英里外的各种情况或者报警信息。

附件可以选择锂电池或者太阳能电池。

GPS 系统方案

       Leica Geosystems SR530GPS接收器是一个24信道的双频接收器,配备高精度SATELLINE-3AS调制解调器和机载RTK。载波相位动态实时差分(Real Time KinematicRTKGPS 技术是指达到实时厘米级精度的测量位置。该系统需要一个参照站和一个流动站。参照(基准)站发送位置校正数据到流动站。由于基准站被设为一个已知点,基准站根据卫星数据计算校正结果(定位误差)。流动站通常离基准站只有数公里,所以校正结果对基准站和流动站都是一样的。

       Satelline调制解调器是在基准站(SATELLINE-3AS Epic10 W)和流动站之间实现数据链路的极好选择。

基准站数据链路每秒钟发送一次数据。Satelline调制解调器包含在菜单中,因此操作员可以把它们用作默认数据链路。测量员也可以通过使用SR530传感器软件来改变频率。

有时在测量区域附近碰巧有其他系统使用相同或者近似的频率,这样可能会在该测量区产生偏差或错误。Leicas 软件也能够处理这类问题。测量员可以从控制面板临时改变频率。这个功能对在全国各地使用GPS进行测量的工程和咨询公司有很大的帮助。

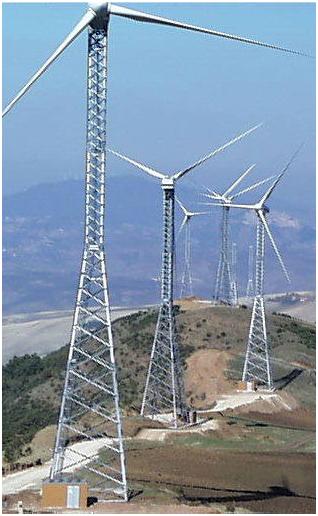

用于风力发电厂的无线数据网络

根据规定,这些风力发电厂是位于人烟稀少的多风地区,例如丘陵、狭窄的山谷或者面向大海的悬崖;公共通信网络只能覆盖所有这些地区的一小部分区域。

另一方面,所产生电能的特性要求,电能不能被存贮而必须在发电的同时立即使用。因此风力发电厂几乎总是连接到全国电网;通常经过变电站进行连接,在这里合并所有叶轮机的输出并且进行升压,电力被计量用于记帐后被转入电网。经常会有几个供应商(风力发电厂)在靠近全国电网变电站的地方,各自建有自己的变电站。这些变电站通常位于偏僻的地方,并且出于环境美观上的考虑,这些变电站座落在隐蔽的区域。

如同任何高级技术一样,风力发电设备需要精心控制和监视每一个叶轮机。

而且,维护人员在现场时需要相互通讯,典型情况有:在地面和塔顶之间;从每座塔到控制室;等等。

在某些情况下,还需要传输视频信号。

在塔的数量是有限的并且工作区域相对比较小时,只需一个配备高速窄带无线调制解调器的专用网络就绰绰有余;然而如果安装地点遍布在方圆数百公里的区域,那么由于转发超高频信号(UHF)而产生的延迟时间是不能再让人接受的了;此时需要更加复杂的网络,例如用长距离微波网络进行实时传输,网络具备足够数量的广播点,在广播点2030公里范围内提供服务。

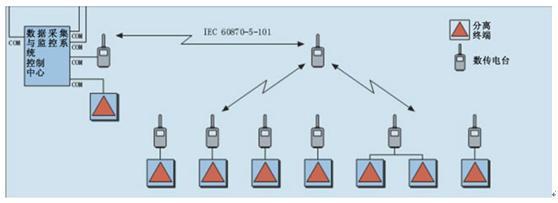

电力SCADA系统的无线数据传输
电气SCADA(监控和数据采集)是一个广阔的市场,包括发电系统、配电自动化、电量管理系统等等。适合用无线电控制的装置,包括杆顶自动开关装置、断路器、电容器组等,尤其是10千伏变压器的监控,其数量十分巨大,为无线数传电台的应用开辟了广阔的空间,因为点多而分散10KV变站,恰恰十分适宜数传电台的使用,这一情况在部分省市已经得到了验证。

当电力发生故障时,必须采取快速措施以尽量减少故障停机时间。对分离设备进行远程控制是必需的。在没有固定线路连接独立分离站的情况下,通过无线数传电台进行无线通信是实用而又经济的方案。

铁路驼峰自动调车系统
铁路驼峰自动调车系统是铁路编组站中必备的大型自动化系统工程,由于铁路机车的移动性,系统内控制指令传输的途径必须是无线数传电台。在调车自动作业中,数传电台用于传输机车车头与地面控制中心的调车作业指令,控制机车的推进速度、车厢脱钩时间等,因为所有的控制操作都是快速自动进行的,所以要求数传电台具有较高的数传速率、很短的发射延时时间、极高的可靠性。另外,与一般的数传电台不同的是,铁路驼峰自动调车系统有许多特殊功能要求,如数据接口要求光电隔离、根据铁路股道传感器的要求增加基于AT命令的频道自动切换功能等。

森林防火监测系统
无线远程监测系统利用飞机拍摄森林火灾及异常情况的现场图片,并在空中将图片传回指挥中心,掌握灾情现场情况,对实施救火调度起到决定性的作用。

油田、煤矿数据采集系统
油田、煤矿等地理环境复杂。油井分布较广,采用人工监控设备和数据采集十分不便,实时性差,有线传输也不方便。无线数传电台是非常理想的数据传输手段,提供实时可靠的监控数据。
水文监控、气象、环保水利、气象等部门需要自动采集雨量、水位、流量、蒸发量、空气质量等水文、环境参数的地方,特别适用于偏远山区、地势险要的水文站、监测点。

城市水处理、集中供热等市政工程
水处理远程实时监控系统是用现代化的通讯技术、计算机技术和自动监测仪器,对各远端设备及水质、流量等参数进行远程实时监控,实现了水处理的自动化、信息化、网络化。城市供热联网,各片区热力站等逐步要求无人职守,采用无线传输数据是理想又经济的方式。
此外无线数传电台还可广泛应用于铁路监控、报警系统、现代工业设施、灌溉、森林等系统或设施中的数据传输。

城市亮化、路灯监控系统
面对供电形势紧张,路灯巡查对于市政部门来讲是一项需要耗费大量人力的工作,启用先进路灯监控系统,可以对城市的路灯实施统一启闭,对夜景照明系统和路灯的实时监控和管理,确保高效稳定,全天候运行,控制不必要的全夜灯照明,有效节约电能消耗。

水文水情气象自动化测报监控系统
在水情自动化测报系统中,沿着江、河、湖、水库分布着许多监测点,控制中心需要及时、准确地掌握这些监测点的雨量、流量、水位、流速、蒸发量、气温、气压、湿度、风速、风向等参数,由于这些监测点数量众多、布点分散,其数据传输必须是无线方式,数传电台的作用是建立双向无线数据传输链路。

用于把 Satel公司的 I-Link 100/200/300连接到西门子 S7-300/400上的 Simatic S7软件模块

软件模块可用版本

对于S7-300400而言,有下列版本可供使用:

开源

版本:用于带扩展模块的32 I-Link100-模块;无许可限制

       32M+E版本:无限制访问32个每个最多带3个扩展模块的模块(扩展:I-Link 200I-Link 300)为一个应用提供一个许可

       32M+E用户版本:为用户提供特殊配置,为一个应用提供一个许可

       M2M

版本:2个不带扩展模块的模块,为一个应用提供一个许可

       M2M展示

版本:用于Satel有限公司的带一个数字输入和数字输出的M2M包产品的免费软件测试版本

另外也有可能得到它的特殊版本

所有版本均可以在经许可的频率内或有限制但免许可的自由频率内与时隙设备配合运行。关于无线通信的更多信息,请务必访问 www.satel.fi 或我们的本地经销商联系。

其它产品和服务

       Simatic S7软件模块

Sick公司的激光测量系统连接到一个 S7-300/400可编程逻辑控制器上

Sick公司的激光扫描仪LMS xxx连接到一个 S7-300/400可编程逻辑控制器上

装备 SatelSick公司产品的 S7-300/400可编程逻辑控制器的完整应用,即利用 LMS200进行钢板宽度测量;

用于Windows 2000/XP平台的错误记录系统WINSTOER 2000

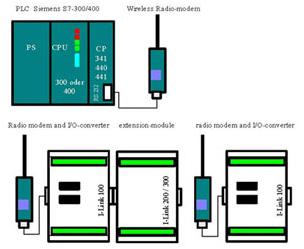

西门子可编程逻辑控制器的无线输入和输出

Satel有限公司的 I-Link系列产品(输入 /输出转换器和扩展模块)与西门子可编程逻辑控制器连接在一起使得通过无线方式访问数字和模拟输入输出成为可能。数据传输由数传电台完成。而在数据传输中,又存在利用免许可频率进行数据传输和利用许可频率内进行数据传输之分。

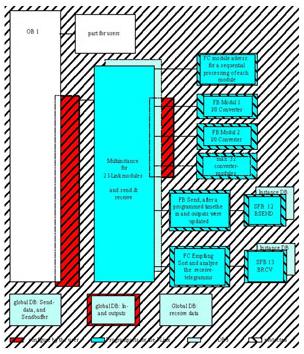

可编程逻辑控制器程序的结构

程序的模块化结构允许同时与多个输入 /输出转换器配合工作。在经过一个可调节的时间后,输入和输出会被更新。单个输入/输出转换器的更新次序为顺序式。

接收器模块数量

目前,输入 /输出转换器的最大数量为 32个。最多可以利用 3个扩展模块(带有另外的数字和模拟输入和输出)对每个转换器进行扩展。

I-Link模块的输入和输出的访问

西门子 S7型可编程逻辑控制器与 I-Link模块之间的通信自动在后台进行。因此,用户可以在 LADFBDSTL语言中像使用其它输入和输出一样地使用这些输入和输出。例如:符号:A ?I-LinkDB.Ilink1.IN1或绝对值:A DB4.DBX36.0
